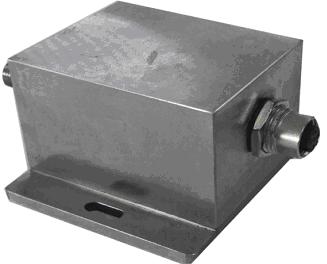

数据采集设备 HPDAE-II

 1.设备功能

将转速、振动、电流、电压、位移、速度、倾角模拟传感器产生的信号，通过采样转换为数字信号。该模块支持与数据采集设备 HPDAE-I 型混合组网，支持星形、菊花链性、树形连接。

 2.技术指标

ü    采样率：5Ksps-200Ksps软件可配

ü    采样精度：16位/样点

ü    支持4路复用；

ü    4 路复用时有两种复用方式，第一种复用方式是交替采样，每路最高达50kbps/s，第二种复用方式是没路分配一个时间段，在时间段内单路独占采集资源，每路最高达到200kbps/s。

ü    工作环境温度范围：-25～+70℃

ü    工作环境湿度：≤95%RH（40℃时）

ü    IP 防护：IP54

ü    外形尺寸为：65mm×76mm×47mm，重量不大于500g

3.     接口规格

1)    接口信号定义

ü    以太网信号接口

2)    输出接口为直接引线输出，接口线缆规格如下：

ü    输出电缆采用 cat5 的低烟无卤屏蔽网线

ü    输出电缆外径 7mm ，最小转弯半径 42mm

ü    输出电缆用波纹软管做护套后再安装固定。
